Der Hochbehälter
Technische Daten: Anzahl der Behälterbecken 2 Speicherkapazität der Becken 2 x 100 m³ GPS-Koordinaten östl. Länge: 13°01'22,9'' nördl. Breite: 48°01'28,4'' Der Hochbehälter am Schönberg besteht aus dem Wasserspeicherbereich und dem Bereich für die
Anlagentechnik (Mess-Steuer-Regeltechnik, Schieberkammer mit Rohrleitungen zum betriebsbestimmten
Befüllen, Entleeren und Restentleeren, Probenentnahmestellen). Das Wasser wird in zwei Behälterbecken
gelagert.
(zum Vergrössern bitte auf die Fotos klicken)

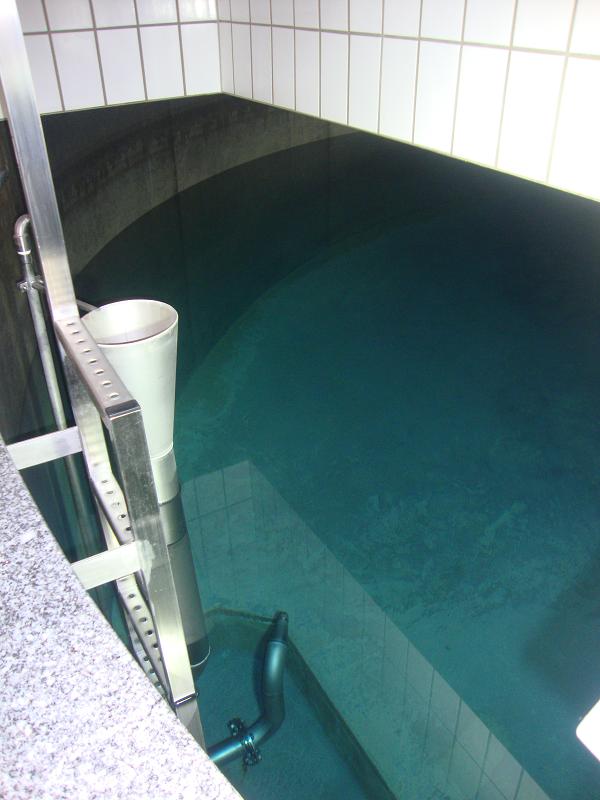

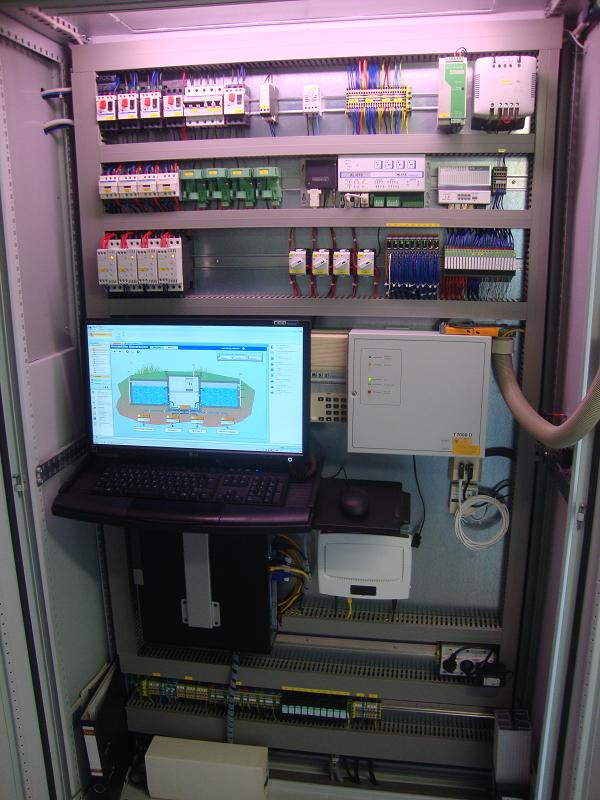

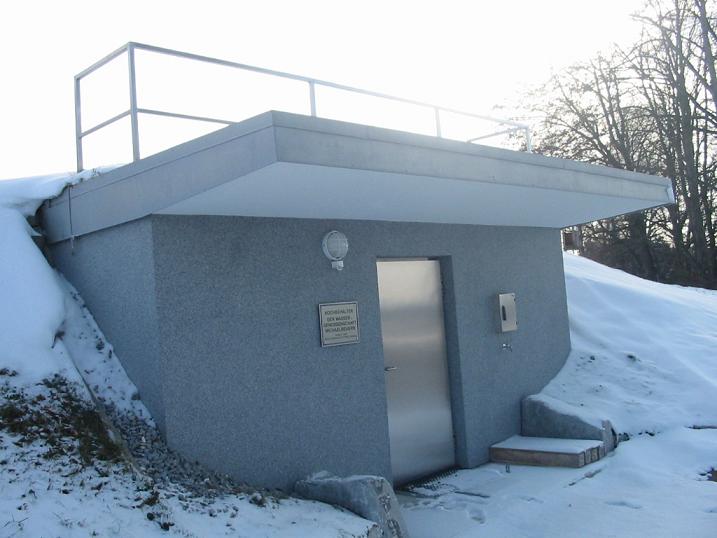

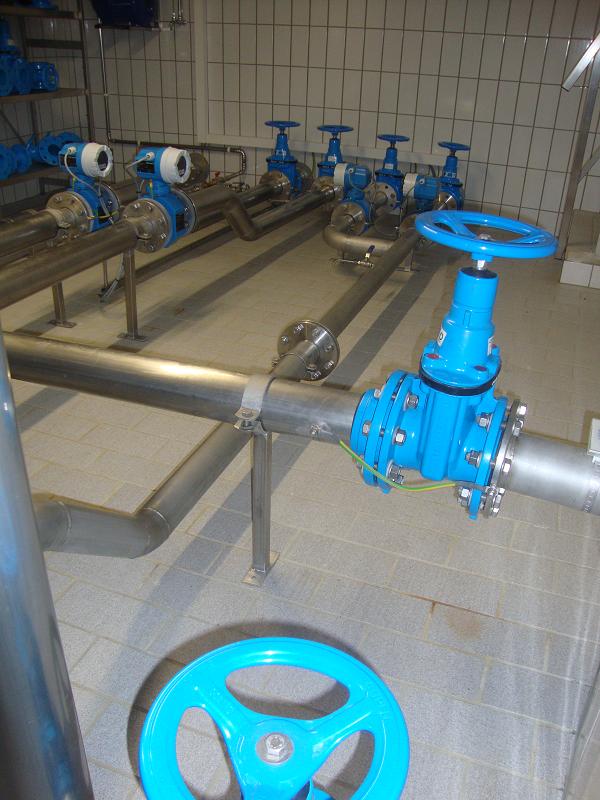

Die Aussenansicht des Hochbehälters Schaltschrank mit der Alarmzentrale Eines der beiden Speicherbecken Schieberkammer mit Rohrleitungen
Brunnen 1 - (Schachtbrunnen)
Technische Daten: Tiefe 22 m Anzahl der Wasserförderpumpen im Brunnen 1 2 Förderleistung der Pumpen im Brunnen 1 1 x 4,7 l/s und 1 x 5,3 l/s Brunnenschachtdurchmesser 1,2 Meter GPS-Koordinaten östl. Länge 13°01'20,1'' nördl. Breite 48°01'27,7''
(zum Vergrössern bitte auf die Fotos klicken)

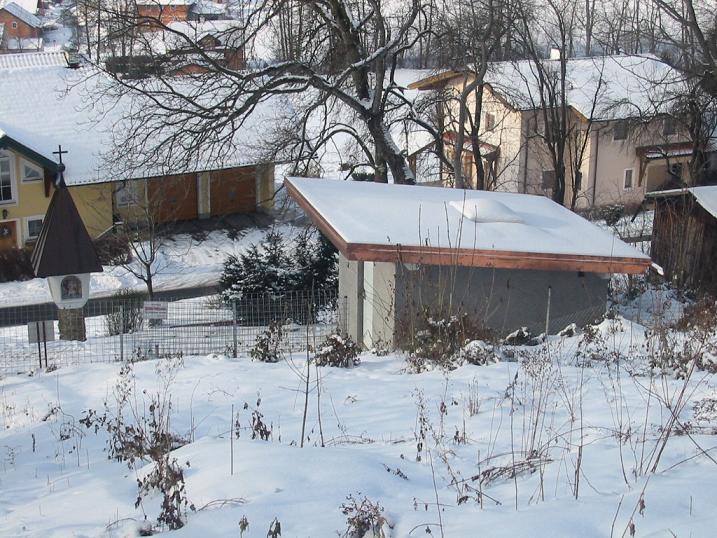

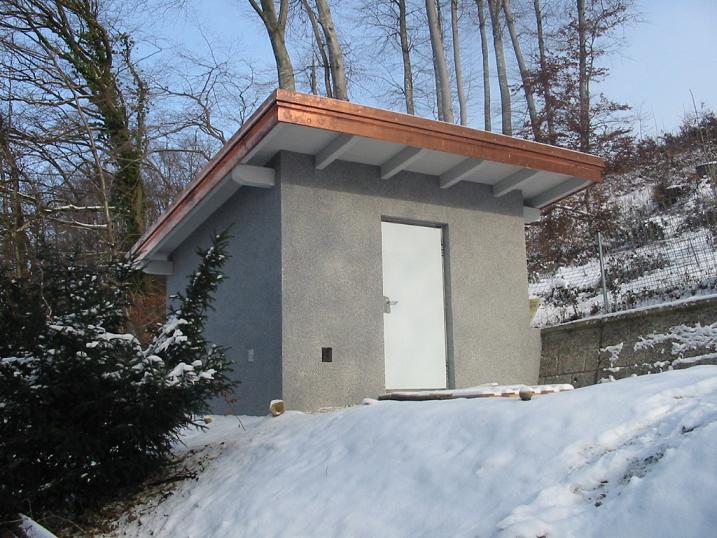

Aussenansichten vom Brunnenhaus (Brunnen Nr. 1 / Schachtbrunnen)

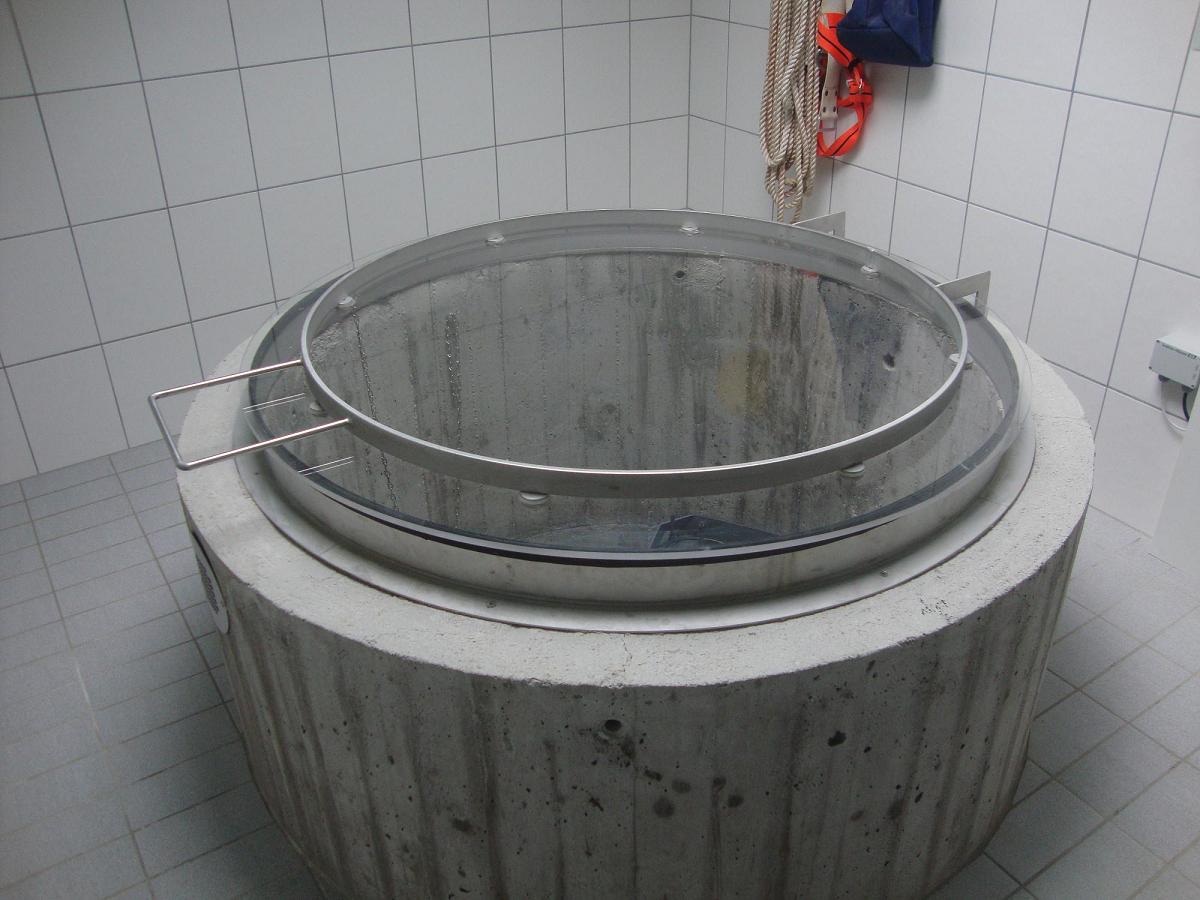

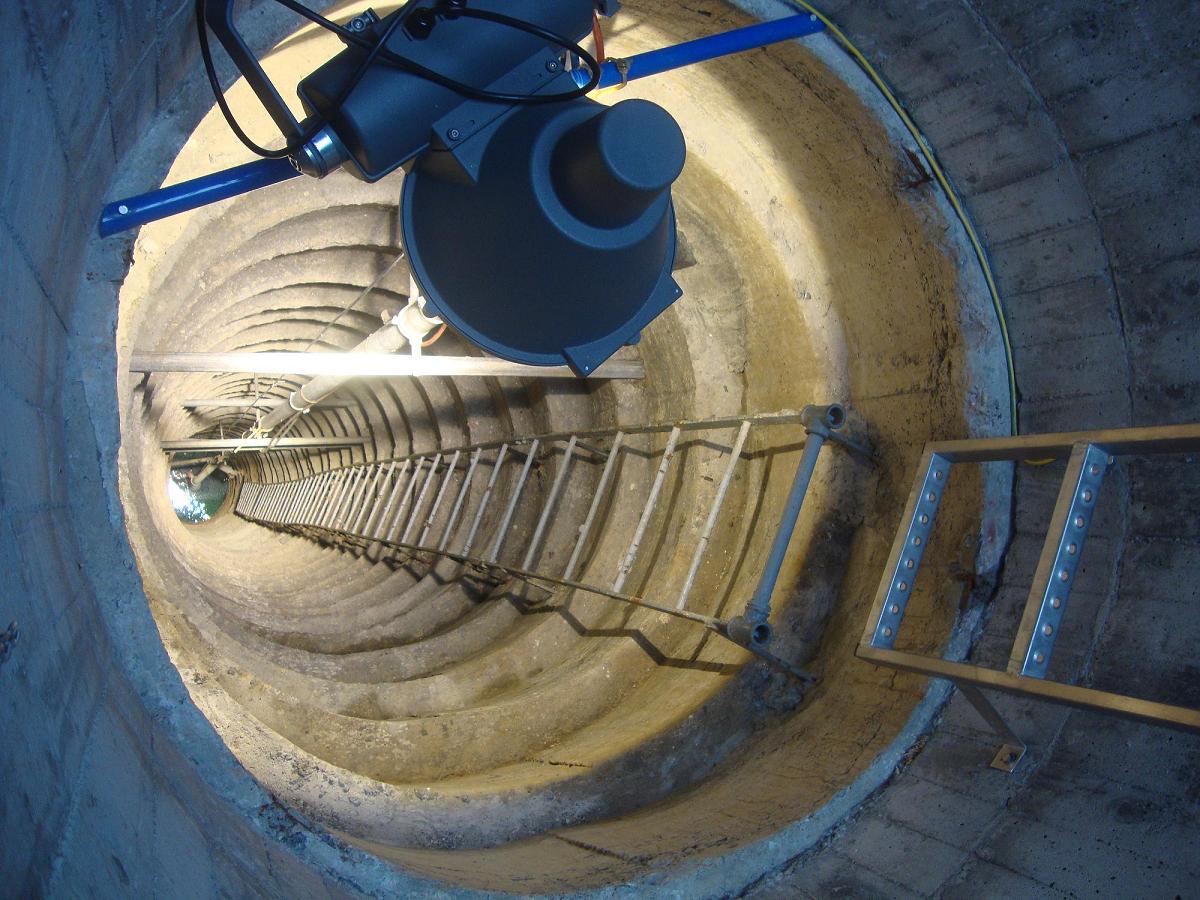

Innenansichten vom Brunnenhaus (Brunnenkopf / Schachtringe)
Allgemeines zum Schachtbrunnen:
In Gegenden mit einem geringen Grundwasserspiegel bis 40 Meter empfiehlt sich der Schachtbrunnen, da
dieser auch manuell ausgehoben werden kann. Hierbei wird beim Brunnenbau ein vertikaler Schacht ausgehoben,
der durch ringförmige Wandelemente aus Stahlbeton gestützt wird. Das Zuströmen des Wassers erfolgt durch die Sohle des Brunnen Schachtes. Um die Wasserqualität zu steigern, kann auch optional ein Filter am Fuße des
Brunnens verbaut werden. Üblich ist die Verwendung von Wandringen aus Stahlbeton mit einem Durchmesser von einem Meter.Zuerst wird der erste Schachtring ebenerdig aufgesetzt. Anschließend wird der Erdboden unter dem Ring
ausgehoben und der Ring senkt sich ab.
Brunnen 2 - (Bohrbrunnen)
Technische Daten: Tiefe 43 m Anzahl der Wasserförderpumpen im Brunnen 2 2 Förderleistung der Pumpen im Brunnen 2 2 x 5 l/s Durchmesser der Bohrung 0,6 Meter GPS-Koordinaten östl. Länge: 13°01'22,3'' nördl. Breite: 48°01'29,9''
(zum Vergrössern bitte auf die Fotos klicken)

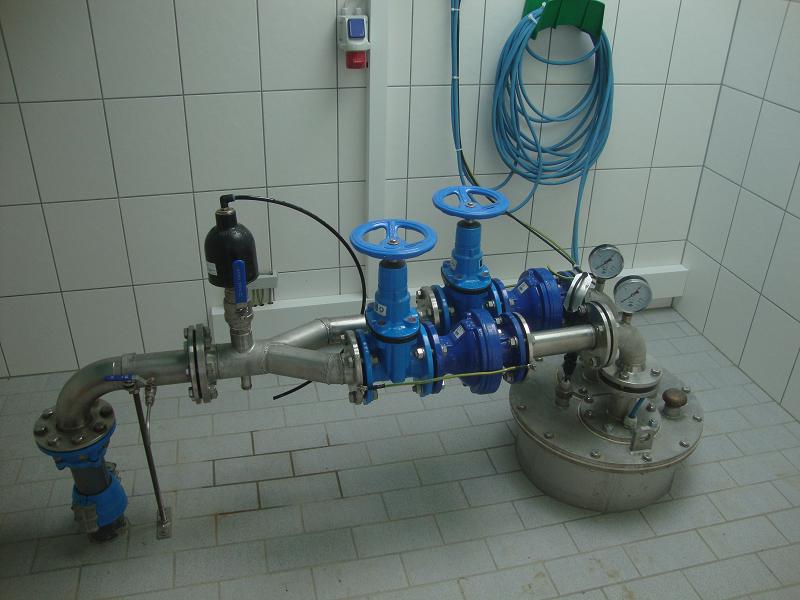

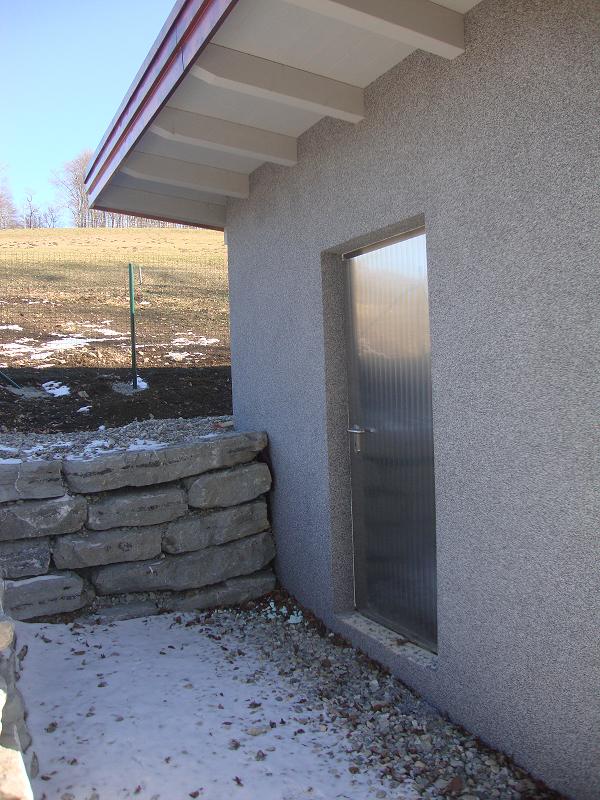

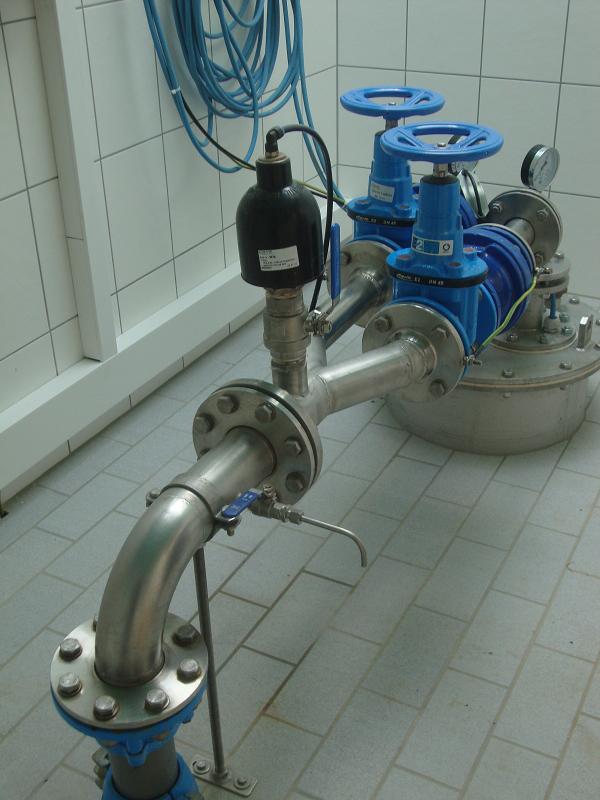

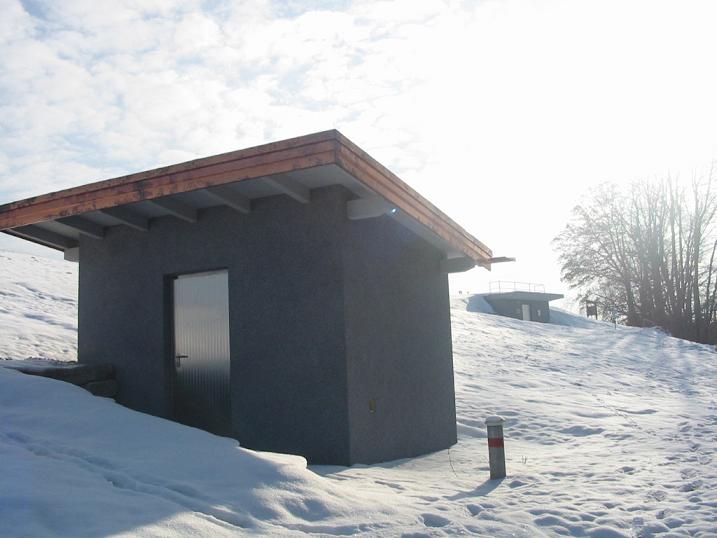

Aussenansichten vom Brunnenhaus (Brunnen Nr. 2 / Bohrbrunnen) Innenansichten vom Brunnenhaus Nr. 2 / Bohrbrunnen)
Allgemeines zum Bohrbrunnen:
Eine sichere, aber auch kostenintensivere Variante der Wassergewinnung ist der Bohrbrunnen. Hierbei wird Grundwasser durch Bohrung in Tiefen von über 1000 Metern gewonnen. Zudem wird bei dieser Brunnenbohrung
in zwei weitere Arten unterschieden: Die verrohrte und die unverrohrte Bohrung.Bei der verrohrten Brunnenbohrung werden Rohre als Stützelemente des Schachtes verwendet, wobei bei der unverrohrten Brunnen Bohrung eine Stützflüssigkeit den Erddruck aufnimmt und den Einsturz der Bohrlochwand verhindert.
Prozessleit- und Fernwirksystem
Die Software "MSYS.AQUA" der Firma MSS Elektronik visualisiert den Betriebszustand anhand von Anlagenbildern, Diagrammen und Datenprotokollen. Zudem wird die Software für die Überwachung,
die Alarmierung und die Optimierung unserer Anlagen eingesetzt.
Prozessbilder zur Virtualisierung
... schneller Überblick über sämtliche Betriebszustände der Anlage
Prozessbilder zeigen in Gruppenübersichten, Gesamt- und Detailbildern den gesamten Anlagenprozess. Es
besteht zudem schneller Zugriff auf sämtliche Maschinenparameter:(zum Vergrössern bitte auf die Fotos klicken)

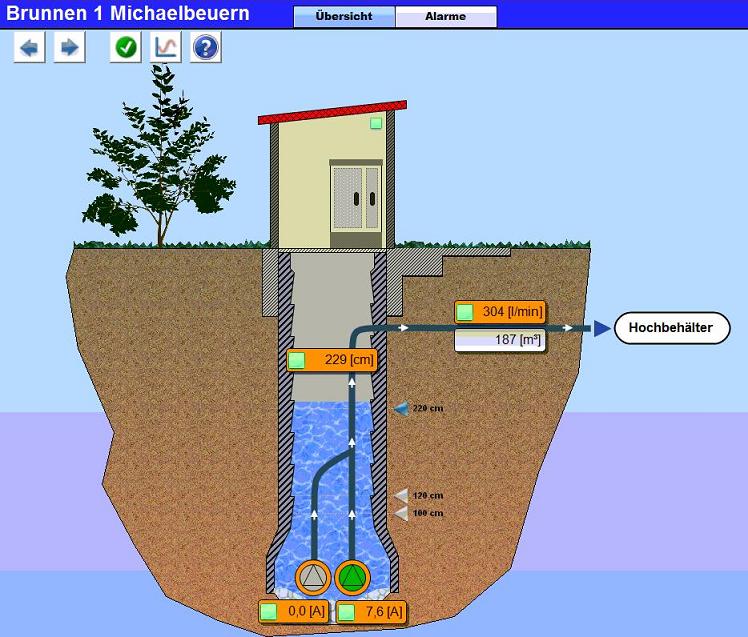

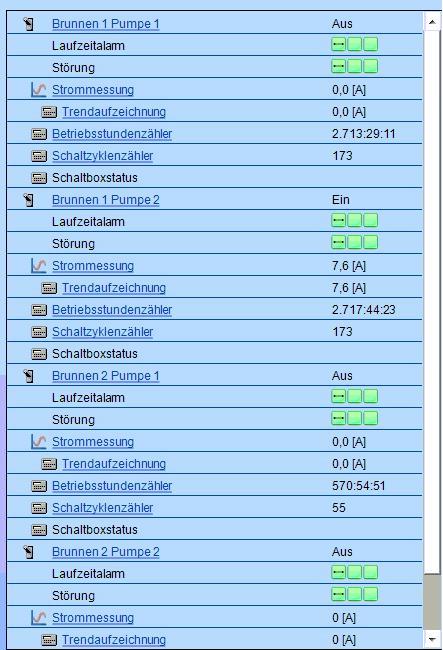

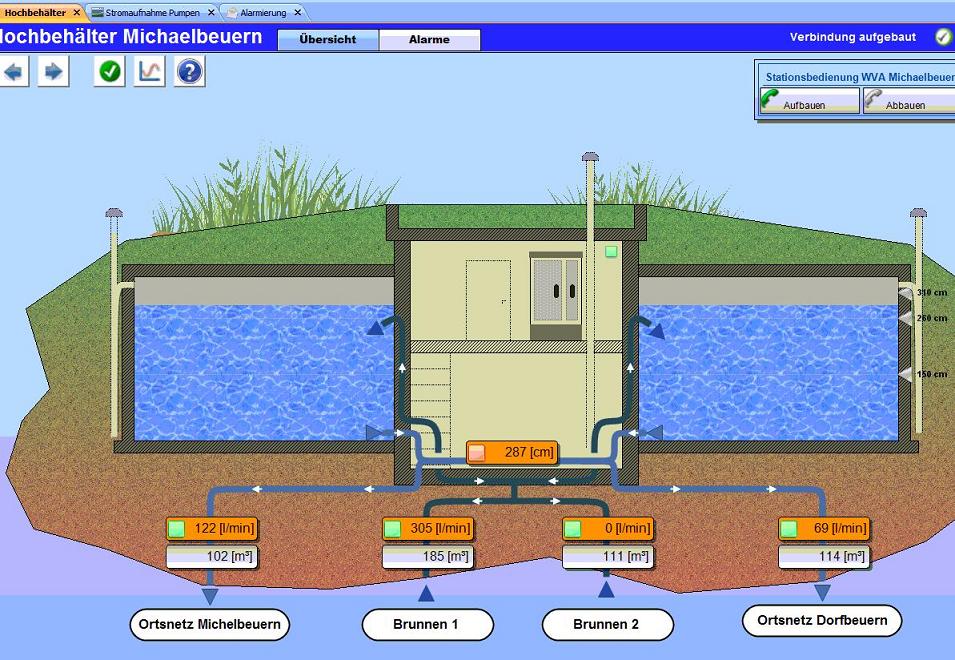

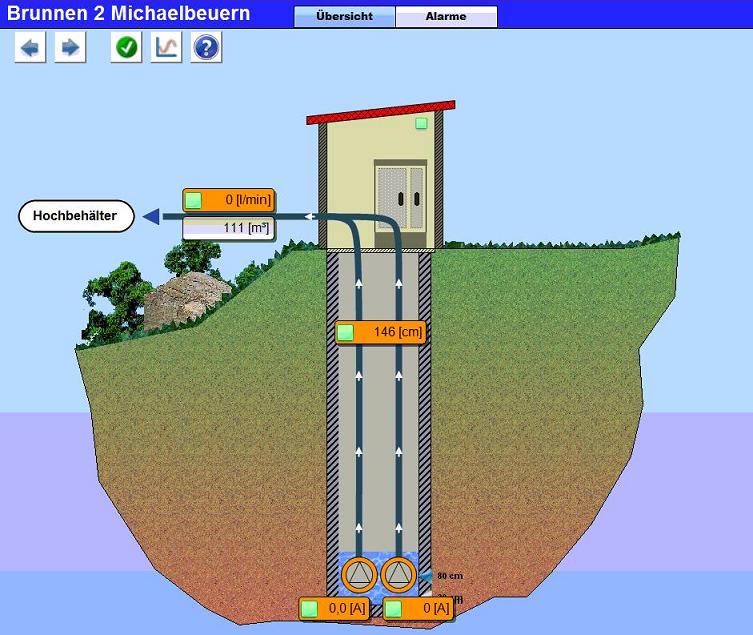

Schaltbild Hochbehälter Schaltzustände der Anlage Schaltbild Brunnen1 (Schachtbrunnen) Schaltbild Brunnen2 (Bohrbrunnen) Dynamische Anzeige von Betriebszuständen (Ein/Aus/Störung) für alle Maschinen
Anzeige von Maschinendaten, Steuerparametern und Zugriff auf Komponenten (Automatik/Ein/Aus)
Einstellung von Steuer- und Regelparametern
Trends
... schneller Überblick über die Entwicklung von Prozessen
In Trend-Diagrammen wird die Entwicklung der einzelnen Messwerte grafisch dargestellt. Diese Funktion unterstützt die Beurteilung des aktuellen Betriebszustandes und die zukünftige Entwicklung.
(zum Vergrössern bitte auf die Fotos klicken)

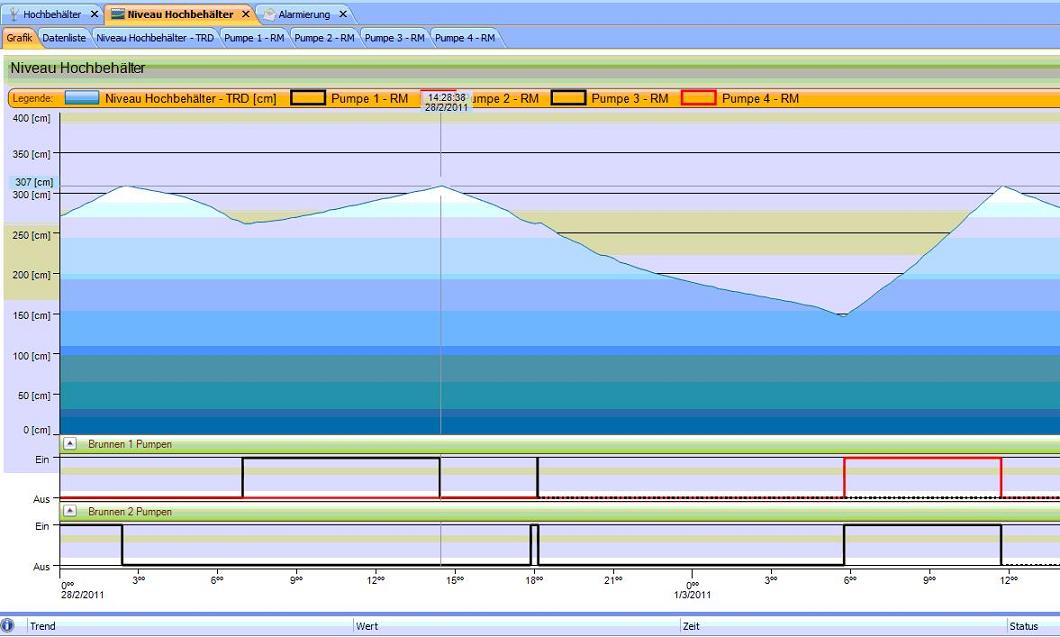

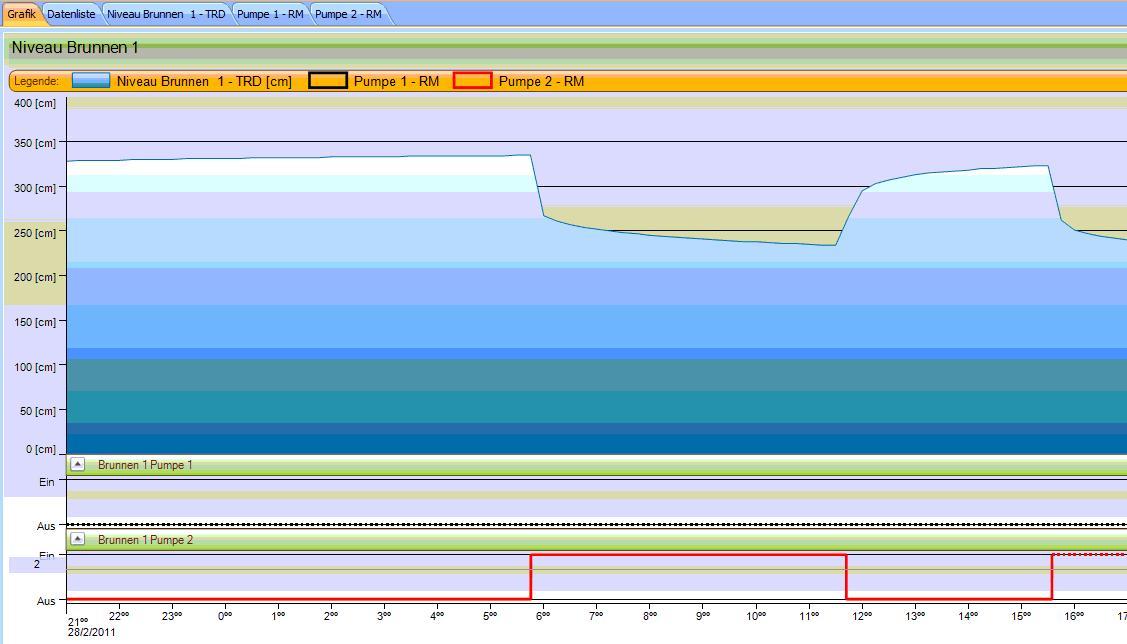

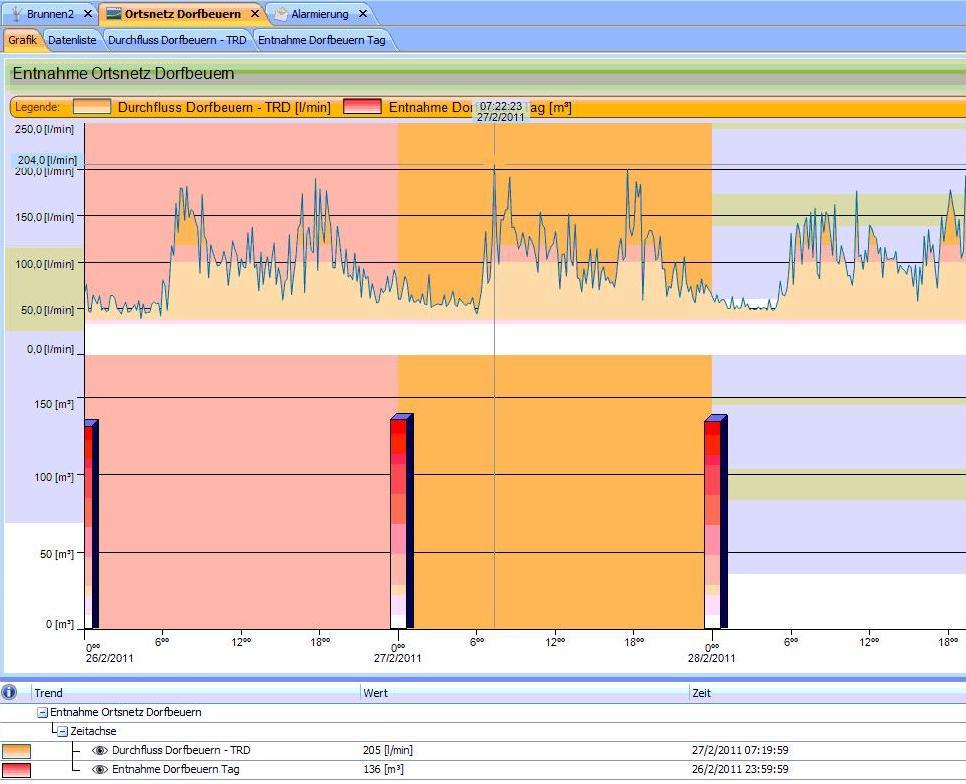

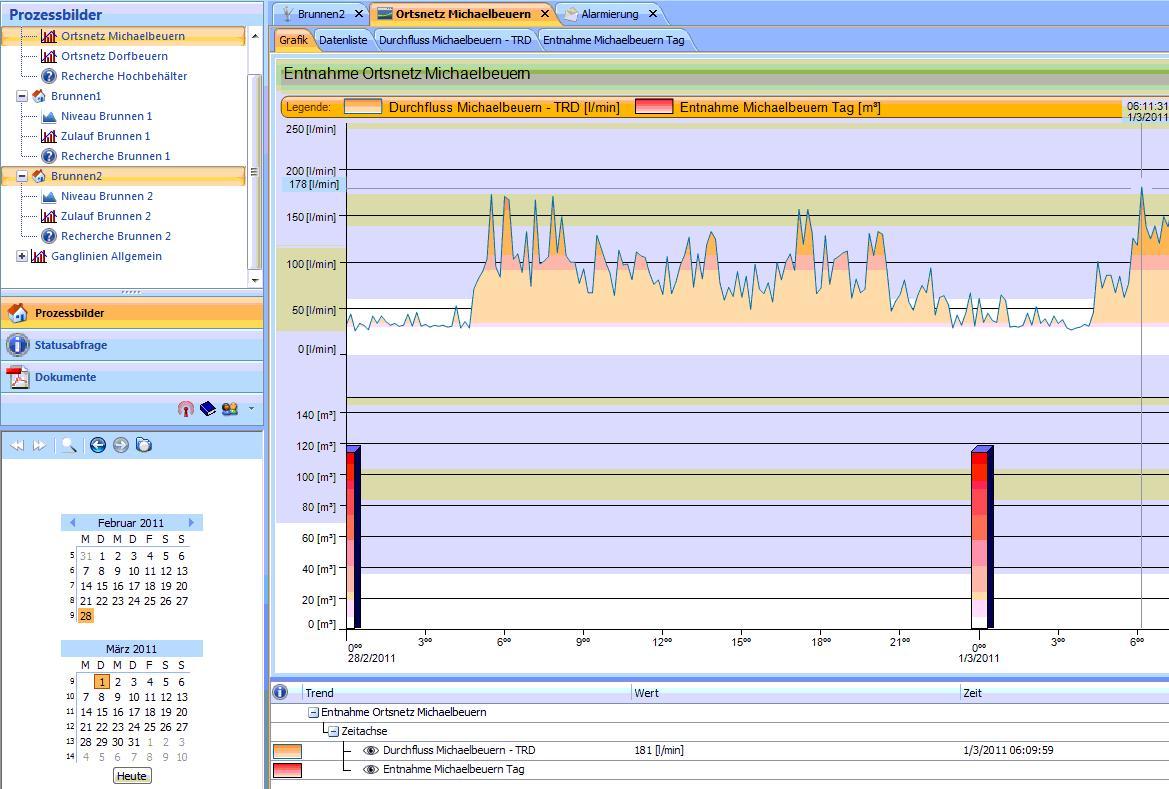

Grafik "Füllzustand Hochbehälter" Grafik "Pegelstand Schachtbrunnen" Grafik "Wasserentnahme Dorfbeuern" Grafik "Wasserentnahme Michaelbeuern"
Protokollierung
... schnelles und einfaches Erstellen von Auswertungen und Berichten
Über Schaltflächen gelangen man schnell zu Tages-, Monats- und Jahresberichten, Diagrammen und Berechnungen.
Bei der Erstellung der Berichte werden die anlagenspezifischen und organisatorischen Anforderungen berücksichtigt. So können z.B. mehrere Pumpwerke oder eine komplette Funktionsgruppen in einem Bericht zusammengefasst werden. Die Berichte und Grafiken können zudem im Excel-Format ausgegeben werden, so dass eine individuelle Bearbeitung möglich ist.
(zum Vergrössern bitte auf das Foto klicken)

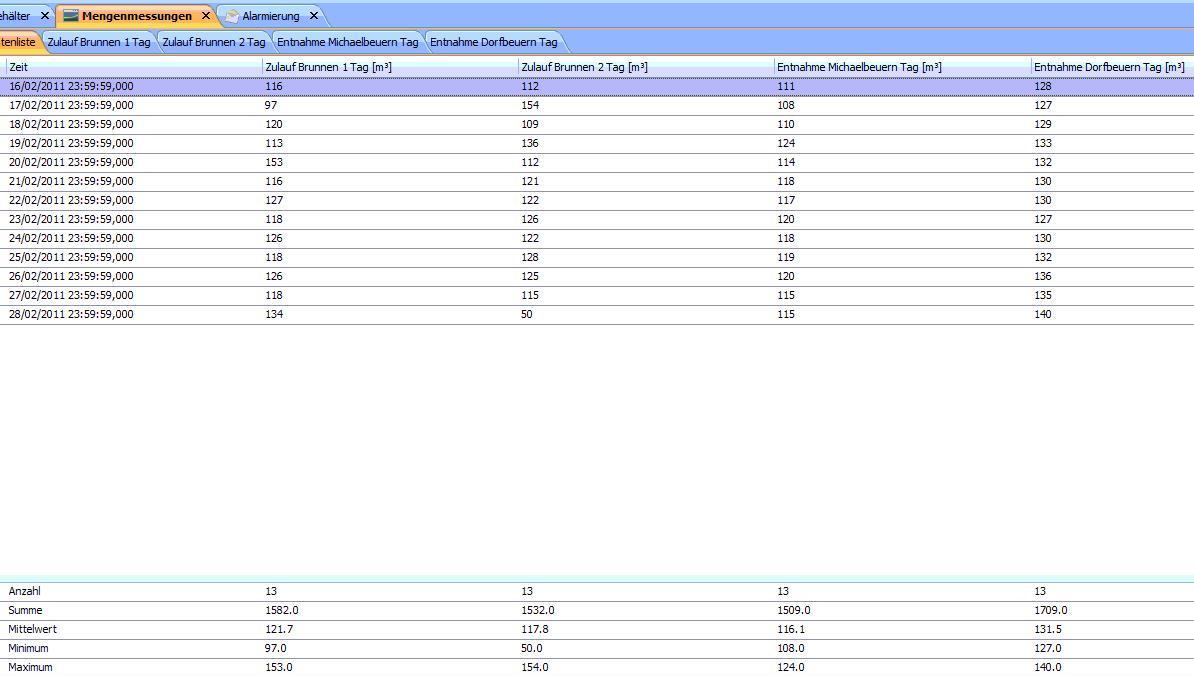

Tabelle "Wasserzulauf und Entnahme"
Fernwirktechnik
... überwachen und steuern von dezentralen Anlagen
Über das Internet ist eine Einwahl zur Fernwartung der Anlage jederzeit möglich. Dabei werden sämtliche Betriebszustände, die aktuellen Messwerte und Auswertungen so dargestellt, wie man es von einer dezentralen
Anlage gewohnt ist.Alle Funktionen stehen wie bei einem Direktzugriff zur Verfügung. Es können Funktionen geschalten, Parameter eingestellt, Daten abgefragt und analysiert, und Störungen quittiert werden.
(zum Vergrössern bitte auf die Fotos klicken)

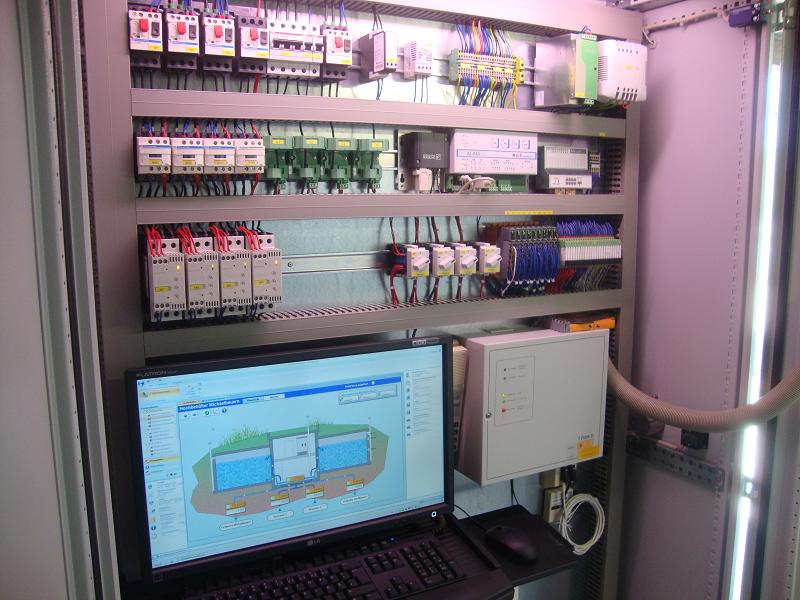

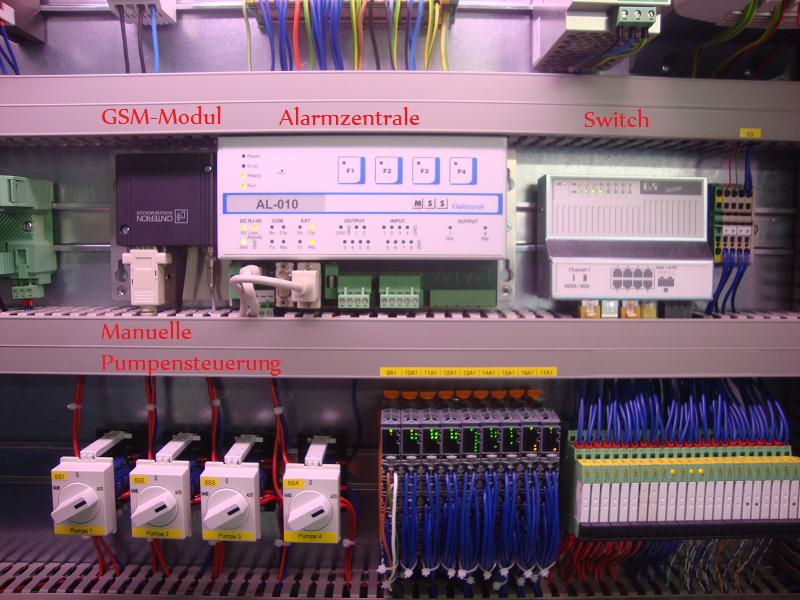

Schaltzentrale im Hochbehälter Steuerkomponenten inkl. GSM-Modul für

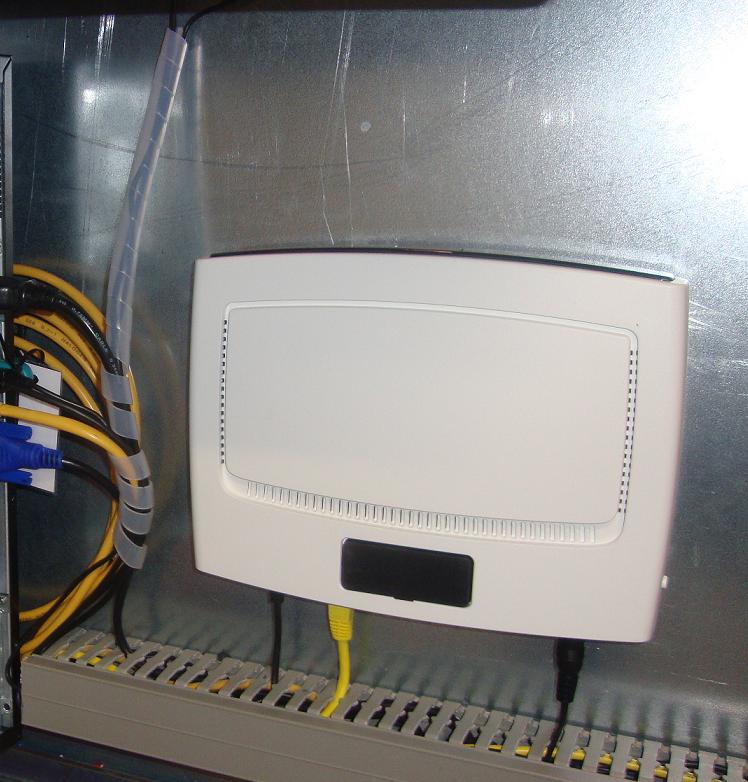

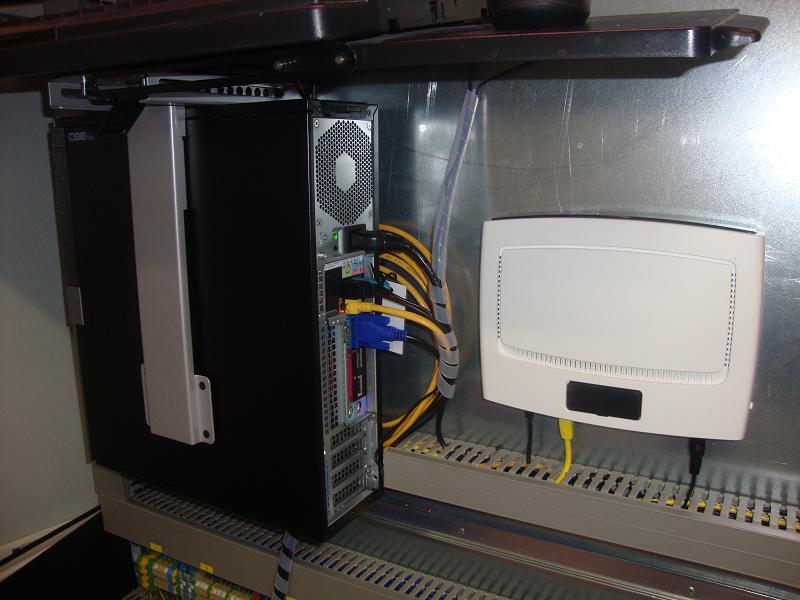

Handy-Alarmierung Zentraler Überwachungsserver Modem für die Internetanbindung
Alarmierung
Ziel der Alarmierung ist es, den Betreiber auf besondere Prozesszustände aufmerksam zu machen. Die
Zuverlässigkeit bei der Weitermeldung wird durch die autark arbeitende Einheit Alarmcenter gewährleistet.Jedem Alarm ist ein frei konfigurierbares Alarmprogramm zugeordnet, das beschreibt, wie die Reaktion
ablaufen soll.Die einzelnen Alarmschritte eines Alarmprogrammes können dabei lokale Alarmierungseinrichtungen (z.B. Hupe, Meldeleuchte) ansteuern oder über Telekommunikationseinrichtungen Anrufe tätigen, Textmeldungen via SMS verschicken und Quittierungen entgegennehmen.
(zum Vergrössern bitte auf die Fotos klicken)

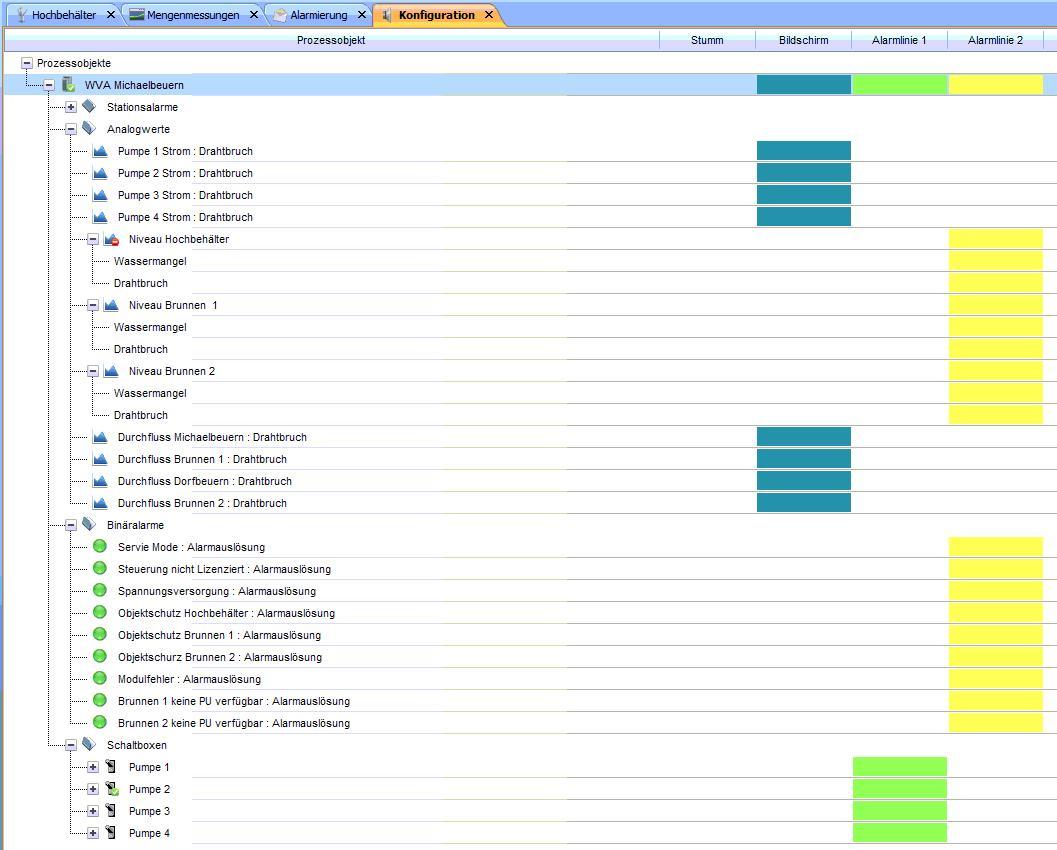

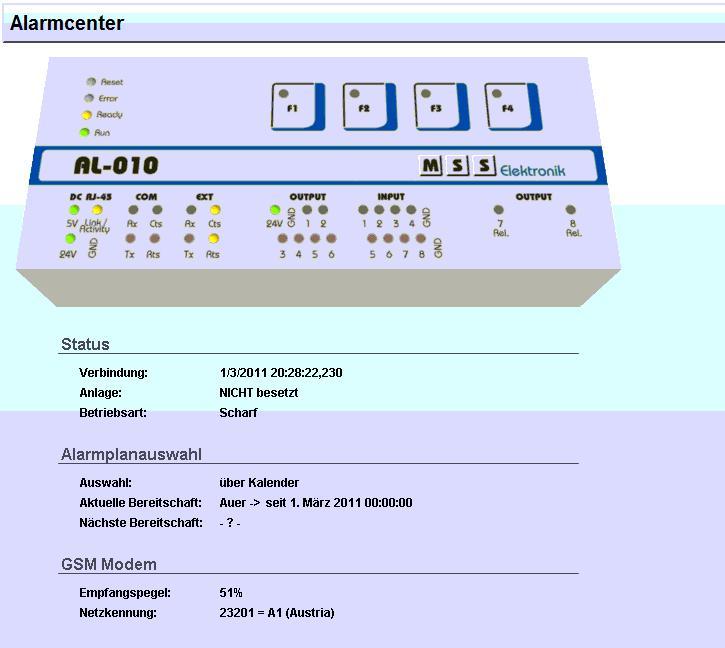

Das Alarmcenter Die Alarmlinien (Alarmierungsstufen)
Die Wassergenossenschaft in Zahlen
Die Wassergenossenschaft: Versorgte ständige Bewohner ca. 900 Versorgte Haushalte ca. 320 Wasserbedarf pro Jahr 61.500 m³ Durchschnittlicher Tagesverbrauch
(inkl. öffentlicher Verbrauch)168 m³ maximaler Tagesverbrauch 230 m³ Durchschnittlicher Tagesverbrauch pro Person
125 Liter Anzahl der Brunnen 2 Anzahl der Hochbehälter 1 Hydranten 8 Trinkbrunnen 1 (Spielplatz Dorfbeuern) Versorgungsdruck 1 bis 5,5 bar
Weitere Fotos und Sizzen finden Sie in unserer "Bildergalerie"
